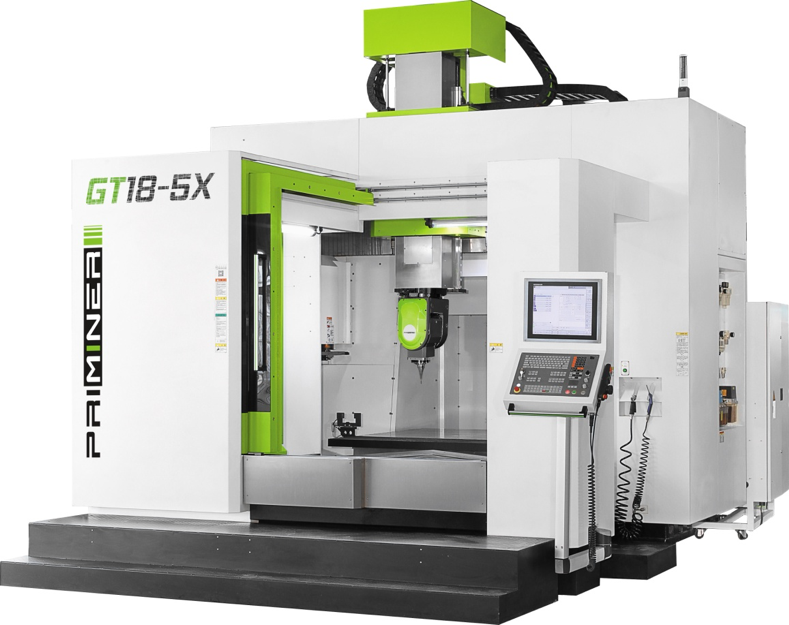

GT18-5X 五軸高速龍門加工中心
五軸高速龍門加工中心
- X軸 行程： 1900mm
- Y軸 行程： 1400mm
- Z軸 行程： 800mm
- 工作臺尺寸： 1800 x 400mm
- 主軸： HSK A63 24000rpm
- 最大承重： 6000kg
GT18-5X 五軸高速龍門加工中心
海德漢TNC640控制系統15寸屏，五軸五聯動
工作臺
工作臺尺寸：1800 x 1400 mm
T型槽規格 (寬度×數量×間距）：22 x 7 x 170 mm
最大承重：6000 kg
行程
行程：X=1900mm,Y=1400mm,Z=800mm
90度中心線至工作臺距離 410-1210mm
主軸鼻端到工作臺 100-900mm
龍門寬度 1960mm
B/C擺頭 ：S型
B/C軸旋轉角度 ±108°/±270°
B/C軸鎖緊扭矩 2000/3000Nm
主軸
主軸錐孔：HSK A63
主軸轉速：24000 rpm
主軸電機功率：42/56.7 kW
主軸電機扭矩：68/90.2 Nm
快移速度
X/Y/Z軸快移速率：20/24/24m/min
切削進給速率： 1-12000mm/min
B/C軸最大速度：50 rpm
刀庫
刀庫容量：60 把
最大刀長：300 mm
最大刀具直徑(滿刀/鄰空刀）：Φ78 / Φ150 mm
最大刀具重量：8 kg
精度 (VDI 3441·全行程)
XYZ定位精度：0.010/0.010/0.008 mm；6/8 arc-sec（B/C軸）
XYZ重復定位精度：0.006 mm；3/4 arc-sec（B/C軸）
機器重量和尺寸
外型尺寸：6160×4970×4840 mm
重量：24000 kg
DD馬達直驅式B/C擺頭
全封閉式防護罩
兩個螺旋排屑器和一個鏈?zhǔn)脚判计?/span>
三軸直接測量光柵尺系統，B/C軸標配圓光柵
工業制冷空調
±0.1度高精度主軸水冷機
主軸油氣潤滑系統
Ethernet，CF卡USB接口
中央集中自動進給潤滑系統
刀具切削冷卻系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
地基墊鐵和調整螺栓
自動沖渣功能
高壓水槍
清潔氣槍
操作手冊及控制電路資料
S擺頭，HSK A100內藏式主軸15000rpm，40/50kW,103/129Nm，40/60把刀庫
主軸中心出水
油霧收集器
刀具測量?jī)x
工件測量?jī)x
油水分離系統
冷卻液溫度控制系統
絲桿中空冷卻系統
回轉中心誤差自動校正系統
LAC負載自適應控制
防碰撞系統
200GB SSD 擴展程序存儲
